Sử dụng thiết bị kết nối không dây Anybus cho máy cào/rải

Hiện trạng Nhà máy

  • Tình trạng sự cố đứt cáp quang ở cổ góp trong các máy cào/rải không chỉ gây tiêu tốn thời gian và công sức cho quá trình khắc phục mà còn ảnh hưởng nặng nề đến hiệu suất sản xuất.
  • Việc bảo trì và thay thế dây cáp quang hàng năm làm tăng chi phí vận hành của nhà máy. Gây ra sự quá tải thiết bị hoặc hỏng băng tải vận chuyển.
nha may may cao rai

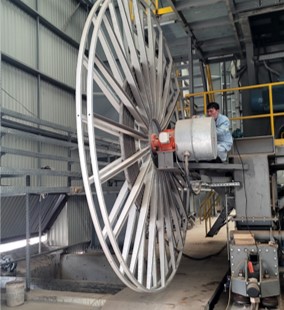

May cao rai 1
May cao rai 4

Giải pháp từ TESFA

Để giảm thiểu tối đa sự cố đứt cáp quang trên đường truyền, chúng tôi đưa ra phương án thay thế cáp thành hệ thống truyền thông không dây, giúp tối ưu hóa hiệu suất sản xuất của nhà máy.

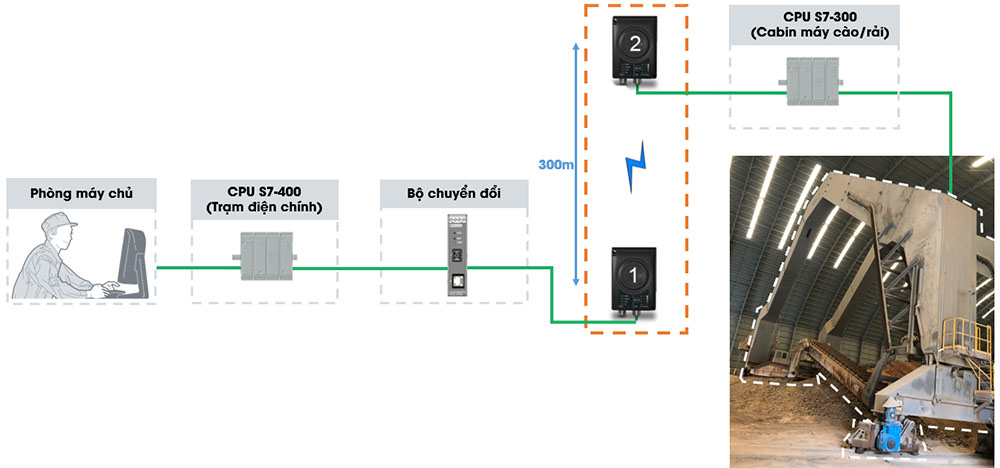

So do ket noi anybus

Lợi ích đạt được

  • Tăng hiệu suất sản xuất: Anybus giúp giảm rủi ro về sự cố kết nối và cải thiện hiệu suất sản xuất của Nhà máy.
  • Tiết kiệm chi phí lắp đặt và bảo trì: Việc sử dụng kết nối không dây giúp tiết kiệm thời gian và chi phí cũng như giảm tải công việc bảo trì.
  • An toàn cho người dùng: Việc loại bỏ dây cáp có thể giảm nguy cơ về tai nạn lao động, giảm rủi ro về sự cố điện như: rò rỉ điện, ngắn mạch hay chập cháy.

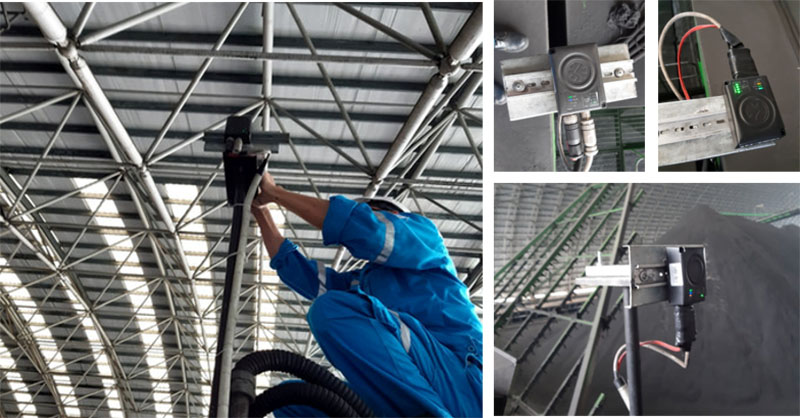

Lap dat he thong khong day anybus 1

Thiết bị kết nối không dây Anybus

Anybus là một thương hiệu của hãng HMS Industrial Networks (Thuỵ Điển), chuyên cung cấp các giải pháp kết nối và giao tiếp trong các ứng dụng công nghiệp. Thiết bị kết nối không dây Anybus thường là các module hoặc bộ chuyển đổi có khả năng tạo ra kết nối không dây (như Wi-Fi hoặc Bluetooth) từ các thiết bị hoặc hệ thống có sẵn.

Picture7 e1713778930495

Thiết bị Anybus

  • Phạm vi lên đến 400m
  • Tốc độ truyền tối đa 600Mbps
  • Thiết kế chắc chắn với lớp vỏ IP65
  • Kết nối với Server của bạn qua Ethernet
  • Dễ dàng cài đặt thông qua nút nhấn hoặc thông qua các trang cấu hình Web
  • Cho phép hoạt động đồng thời BluetoothWLAN để làm cầu nối giữa cả hai
  • Sử dụng Anybus Wireless Bridge II để tạo kết nối không dây tối ưu hóa trong mạng PROFINET, EtherNet / IP, Modbus-TCP hoặc BACnet / IP

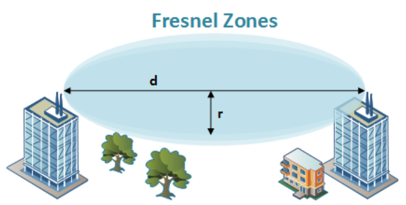

Điều kiện kết nối

Khu vực tránh vật cản
Khoảng cách (d)

Bán kính vùng Fresnel (r)

Picture1 e1713836254177
2.4 GHz (WLAN hoặc Bluetooth)5 GHz (WLAN)
100 m1.7 m1.2 m
200 m2.5 m1.7 m
300 m3.0 m2.1 m
400 m3.5 m2.4 m

Các thiết bị được sử dụng trong dự án

Tên thiết bịSố lượngThông tin
Anybus Wireless Bridge ll2 cáiThiết bị thu phát kết nối không dây
Nguồn cấp2 cáiNguồn cung cấp cho thiết bị thu phát sóng
Cáp kết nối Ethernet M12 to RJ452 cáiCáp chuyển đổi chân cáp Ethernet từ M12 sang RJ45
Option
Bộ DIN-CLIP có vít2 cáiGiúp gắn lên Dinrail 35mm (gắn trực tiếp lên mặt phẳng thì không cần dùng)
Bộ chuyển đổi quang – lan1 cáiChuyển đổi tín hiệu quang từ nhà máy sang lan
